A Rain S050 egy fogaskerék hajtóművel ellátott, kis teljesítményű rotoros szórófej. Házi kerti vagy kisebb közterületi alkalmazásokhoz fejlesztették ki, de ideális alacsonyabb vízhozamú rendszerekhez is. A Rain S050 a baloldali fix holtpontból indulva az óramutató járásával megegyezően forog a jobboldali holtpontig, majd vissza, mely utóbbi holtpont helyzete a szórófej tetején egyszerűen állítható. A szórási szög 40° és 360° között fokozatmentesen
állítható. A Rain S050 szórási távolsága 5.2 métertől 9.1 méterig terjed és öt darabos fúvóka készletével nagyfokú szabadságot biztosít a tervezés során.
Rain S050 rotoros szórófej
Jellemzők
Szórási szög: 40° – 360°-ig fokozatmentesen állítható
Vízhozam: 2.8 – 12.5 l/min
Üzemi nyomás: 1.4 — 5.0 bar
Csapadékkijuttatási ráta: 5 – 10 mm/óra (az alkalmazott fúvóka és szórófej kötési mód függvénye)
Ajánlott telepítési távolság (fúvóka függvénye): 5.2 – 8.5 m
Öntözési sugár: 5.2 – 9.1 m
Trajektória: 26°
5 különböző fúvóka (1)
Univerzális állítószerszám (2)
Opcionális visszafolyásgátló (3)
S050 S szögbeállítás visszajelzéssel (4)
S050 gumi fedéllel (5)
Méretek
Kiemelkedési magasság: 10.5 cm
Szórófej teljes magassága (visszahúzott kiemelkedő résszel): 15.5 cm
Csatlakozás: 1/2″ belső menet
Rain S050
Használati útmutató
Telepítés
FIGYELEM: Győződjön meg róla, hogy melyik típusú szórófejjel rendelkezik és az annak megfelelő útmutatást kövesse.
Készítse el a lecsatlakozásokat a szárnyvezetékről.
Mosassa ki a rendszerből a szennyeződéseket.
Csavarja rá finoman a Rain S050 szórófejet a fejbekötésre. Ne húzza meg nagyon!
Temesse vissza az árkot a szórófejek környékén. Tömörítse be a talajt, hogy a szórófejek ne tudjanak elmozdulni.
Ha még nincs behelyezve fúvóka, szerelje azt be a „Fúvóka ki- és beszerelés” fejezetben foglaltak szerint.
Indítsa el a zónát és figyelje meg a szórófejek működését. Ha szükséges állítson az öntözésu szögön és/vagy az öntözési távolságon. Lásd az „Öntözési szög beállítása” és az „Öntözési távolság beállítása” fejezetekben.
FIGYELEM: A menetek szivárgásmentes szigeteléséhez, csak és kizárólag teflon szalagot használjon!
Fix holtpont beállítása
Két módon teheti ezt meg.
Forgassa el az egész szórófej testet a földben úgy, hogy a bal(S050 S)/jobb(S050) végpont a megfelelő irányba álljon.
Csavarja le a szórófej sapkáját és emelje ki a szórófej hajtóművet a házból. Forgassa el a hajtómű forgó részét a szórási szög bal(S050 S)/jobb(S050) oldali végállásába. Helyezze vissza a hajtóművet a szórófej házba úgy, hogy a szórófej tetején lévő nyíl a szórási szög bal(S050 S)/jobb(S050) végpontja felé mutasson. Csavarja vissza a szórófej sapkáját.
Öntözési szög beállítása
Fordítsa a szórófej forgó részét az óramutató járásával
S050: megegyező irányban a jobboldali holtpontig.
S050 S: megegyező irányban, egészen a jobboldali holtpontig.
S050: ellentétes irányban, egészen a baloldali holtpontig.
Ezután fordítsa a forgó részt óramutató járásával
S050 S: ellentétes irányban baloldali holtpontig.
Ez a holtpont a szórófej szórási szögének fix holtpontja. A forgó résznek ebben a pozícióban kell maradnia a szórási szög állításának ideje alatt.
Öntözési szög növelése

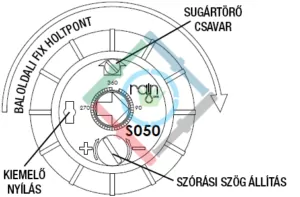

Helyezze az állítókulcs műanyag, lapos végét a szórófej tetején található állító nyílásba.
Miközben a szórófej forgó részét a baloldali(S050 S)/jobboldali(S050) fix holtpontban tartja, fordítsa el az állítókulcsot az óramutató járásának megfelelően.
Az állítókulcsot nem tudja tovább forgatni, amennyiben elérte a maximális (360o) szórási szöget. Ezen a ponton ne feszítse túl az állítókulcsot.
Bármilyen szórási szöget beállíthat 40° és 360° között.
Öntözési szög csökkentése
Helyezze az állítókulcs műanyag, lapos végét a szórófej tetején található állító nyílásba.
Miközben a szórófej forgó részét a baloldali(S050 S)/jobboldali(S050) fix holtpontban tartja, fordítsa el az állítókulcsot az óramutató járásával ellentétesen.
Az állítókulcsot nem tudja tovább forgatni, amennyiben elérte a minimális (40°) szórási szöget. Ezen a ponton ne feszítse túl az állítókulcsot.
Bármilyen szórási szöget beállíthat 40° és 360° között.
Öntözési távolság beállítása
Tekerje a fúvóka rögzítő/sugártörő csavart az óramutató járásának megfelelően az állítókulcs hatszögletű fém végével. Ily módon a szórási távolság akár 25%-al is csökkenthető.
Amennyiben még kisebb öntözési távolságra van szükség, használjon kisebb fúvókát. Ez azonban hatással lesz a csapadékkijuttatásra.
Amennyiben nagyobb öntözési távolságra van szükség, használjon nagyobb fúvókát. Ez azonban hatással lesz a csapadékkijuttatásra.
Csapadékkijuttatás beállítása
Csapadékkijuttatás növelése
Távolítsa el a szórófejben lévő fúvókát.
Használjon az előzőnél nagyobb fúvókát.
Állítsa be a kívánt öntözési távolságot.
Csapadékkijuttatás csökkentése
Távolítsa el a szórófejben lévő fúvókát.
Használjon az előzőnél kisebb fúvókát.
Állítsa be a kívánt öntözési távolságot.
MEGJEGYZÉS: A roncsolás mentesen kiszedett fúvókák újra felhasználhatóak.
Fúvóka ki- és beszerelés
Helyezze az állítókulcs műanyag, kulcs alakú végét a szórófej tetején található kiemelő nyílásba, majd fordítsa el 90°-kal. Az állítókulcsnál fogva emelje ki a szórófej kiemelkedő részét, hogy hozzáférjen a fúvókához.
Az állítókulcs hatszögletű fém végének segítségével tekerje ki a sugártörő csavart az óramutató járásával ellentétesen egészen addig, amíg a fúvóka nyílás szabaddá nem válik. Amennyiben a szórófejben már van fúvóka, az kiszedhető úgy, hogy a sugártörő csavar kitekerése után vagy elindítja a zónát, vagy kiemeli a fúvókát a helyéről az állítókulcs lapos fém végét használva.
Csúsztassa a kívánt fúvókát a fúvóka nyílásba. Figyeljen arra, hogy a fúvóka nyílásnak 25°-os dőlése van és ügyeljen arra, hogy a fúvóka a sugártörő csavar mögé kerüljön. Ezután tekerje be a sugártörő csavart annyira, hogy az a fúvókát rögzítse a helyén, de ne érjen bele a kilépő vízsugár útjába. Amennyiben a szórási távolságot csökkenteni szeretné, járjon el a „Öntözési távolság beállítása” című fejezetben leírtak szerint. A szórófej tetején található nyíl minden esetben a fúvókát, illetve a kilépő vízsugár irányát jelöli.
| RAIN S050 FÚVÓKATÁBLÁZAT | |||||||
|---|---|---|---|---|---|---|---|
| Fúvóka | Nyomás | Sugár | Vízhozam | Csapadék (mm/h) | |||
| bar | kPa | m | l/min |  |
 |
||
| 0.75 | 2.1 | 210 | 5.1 | 2.84 | NA | NA | |
| 2.8 | 280 | 5.1 | 3.03 | NA | NA | ||
| 3.4 | 340 | 5.4 | 3.41 | NA | NA | ||
| 1.0 | 2.1 | 210 | 6.0 | 3.41 | NA | NA | |
| 2.8 | 280 | 6.3 | 4.51 | NA | NA | ||
| 3.4 | 340 | 6.3 | 4.92 | NA | NA | ||
| 1.5 | 2.1 | 210 | 6.9 | 5.30 | NA | NA | |
| 2.8 | 280 | 7.2 | 6.44 | NA | NA | ||
| 3.4 | 340 | 7.2 | 7.20 | NA | NA | ||
| 2.0 | 2.1 | 210 | 7.5 | 6.82 | NA | NA | |
| 2.8 | 280 | 8.1 | 7.95 | NA | NA | ||
| 3.4 | 340 | 8.1 | 9.09 | NA | NA | ||
| 3.0 | 2.1 | 210 | 8.4 | 10.20 | NA | NA | |
| 2.8 | 280 | 9.0 | 11.40 | NA | NA | ||
| 3.4 | 340 | 9.0 | 12.50 | NA | NA | ||
Optimális működési nyomás a fej alatt: 3.4 bar
