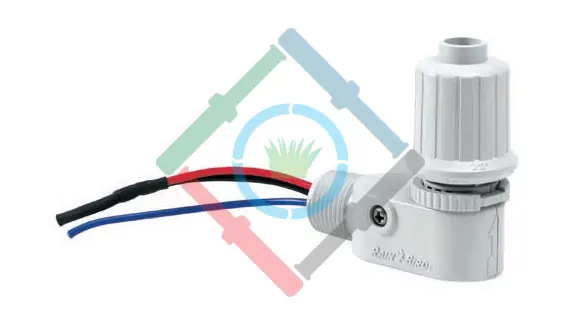

A Rain Bird RSD esőérzékelő automatikusan leállítja az öntözőrendszert eső esetén, így Önnek nem kell emiatt aggódni akár úton van, akár otthon.
A Rain Bird RSD esőérzékelő automatikusan leállítja az öntözőrendszert eső esetén, így Önnek nem kell emiatt aggódni akár úton van, akár otthon.

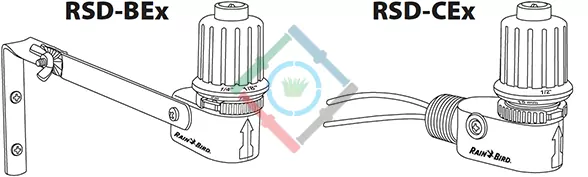

Könnyen csatlakoztatható a legtöbb vezérlő automatikához.
A csapadékmennyiség 5-20 mm között állítható.
Gyárilag 7.6 m kéteres kábellel szerelve.
UV stabil anyagból készült ház és alumínium konzol, hogy ellenálljon a környezeti hatásoknak.
Állítható szellőzőnyílások a kiszáradás sebességének szabályozására.
24 VAC, 3 A kapcsolási teljesítmény
A Rain Bird RSD esőérzékelő könnyen telepíthető, tartós és esztétikus. Alkalmazható 24 VAC házikertben és közterületen. Vizet spórol azáltal, hogy automatikusan méri lehullott csapadék mértékét és felfüggeszti az öntözést, ha az nem szükséges.
MEGJEGYZÉS: A Rain Bird RSD esőérzékelő egy alacsony feszültségű szerkezet és minden 24 VAC vezérlő és szivattyú indító áramkörökben alkalmazható. Elektromos teljesítménye lehetővé teszi, hogy olyan vezérlőkkel is működőképes legyen, melyek zónánként 10 mágnesszelepet (24 VAC, 7VA) plusz egy mesterszelepet képesek üzemeltetni.
FIGYELEM: NE HASZNÁLJA bármilyen 110/250 VAC készülékkel vagy áramkörrel, úgy mint közvetlen indítású szivattyúindító rendszerek vagy szivattyúindító relék.

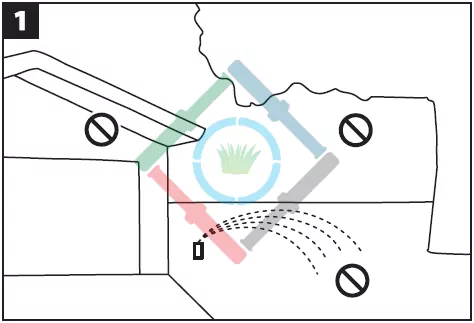

Olyan helyre telepítse a Rain Bird RSD esőérzékelőt, ahol a csapadékgyűjtést nem zavarja ember vagy természet által létrehozott akadály. Telepítse olyan magasságba, ami elriasztja a rongálókat. Kerülje az olyan helyeket, mint amiket az 1-es ábrán lát.
NE TELEPÍTSE olyan helyre, ahol a készüléket az esőn kívül más vízforrás is érhet pl: szórófejek, ereszcsatorna, fák, stb.
NE TELEPÍTSE olyan helyre, ahol a fákról lehulló törmeléket összegyűjtheti.
NE TELEPÍTSE olyan helyre, ahol erős szélhatásnak van kitéve.
Válassza ki a megfelelő helyet a vezérlő 7,6 méteres körzetében. A kábel toldása nem javasolt.

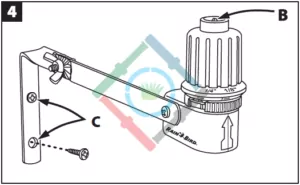

Hajtson be két csavart a konzolon található lyukakon (C) keresztül, ahogy a 4-es ábrán (C) látszik. Használjon a felületnek megfelelő rögzítést.
Győződjön meg róla, hogy az érzékelő vízszintesen áll és semmi nem takarja el felülről.
Válassza ki a megfelelő helyet a vezérlő 7,6 méteres körzetében. A kábel toldása nem javasolt.

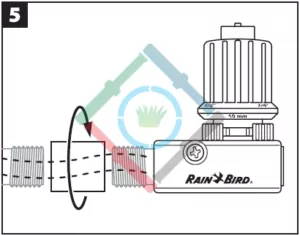

Vezesse keresztül az érzékelő kábeleit a csatlakozó idomon és a kábelcsatornán egészen a vezérlőig, ahogy az 5-ös ábrán látszik.
Győződjön meg róla, hogy az érzékelő vízszintesen áll és semmi nem takarja el felülről.
Rögzítse az idomot a kábelcsatornához, majd csatlakoztassa az érzékelőt a vezérlőhöz. Lásd “Az Érzékelő Csatlakoztatása” fejezet.
Számos modern vezérlőt elláttak az esőérzékelő számára kijelölt csatlakozással. Ezeket a csatlakozásokat általában a vezérlő sorkapocslécén jelölik a következő képen: “sensor”, “SENS” vagy “SN”.
Az érzékelő csatlakoztatásához távolítsa ez az áthidalást (ha van) a szenzor csatlakozópárból.

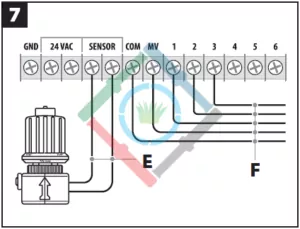

Csatlakoztassa a piros és fekete vezetékeket a szenzor csatlakozópontokba, ahogy a 7-es ábrán látszik. A sorrend nem számít.
E | Piros és fekete vezetékek. |
F | A szelepek felé haladó vezetékek. |
Használja az alábbi módszert, ha az Ön vezérlője NEM rendelkezik szenzor csatlakozóval.
Kösse ki a vezetéket a sorkapocsléc közös csatlakozópontjából (“C” vagy “COM”), majd kösse össze ezt a vezetéket az érzékelő piros vezetékével.

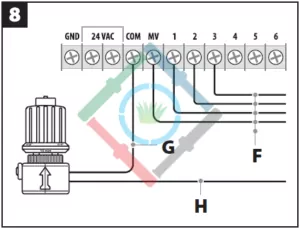

Csatlakoztassa az érzékelő fekete vezetékét a sorkapocsléc közös csatlakozópontjába (“C” vagy “COM”), ahogy a 8-as ábrán látszik.
G | Piros vezeték |
H | Fekete vezeték a leválasztott közös vezeték felé. |
F | A szelepek felé haladó vezetékek. |

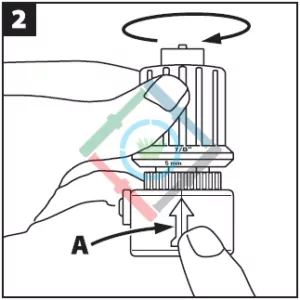

A Rain Bird RSD esőérzékelőn található csapadék beállítás határozza meg, hogy mennyi csapadéknak kell leesnie az öntözés felfüggesztéséhez. A csapadékmennyiség 5-20 mm között állítható. A beállítás elvégzéséhez forgassa az érzékelő kupakját, amíg a kívánt beállítás egy vonalba nem esik az érzékelő házán (A) található nyíllal. Lásd 2-es ábra.
Az ideális beállítás függ az talaj típusától, a széltől, az érzékelőt érő közvetlen napfény mennyiségétől és az eső gyakoriságától, mennyiségétől. A következő táblázat segítséget nyújt a helyes beállítás kiválasztásához.
Az öntözött terület körülményei
Csapadékmennyiség beállítás
Az érzékelőt hosszú ideig éri közvetlen napfény
Agyagos talaj
3-6 mm
Gyakori, kiadós esőzések
Az érzékelő a nap nagy részében árnyékos helyen van felszerelve
Homokos talaj
13-20 mm
A szellőzőnyílás határozza meg a kiszáradás idejét – azt az időt amíg a Rain Bird RSD esőérzékelő felfüggeszti az öntözést esőzés után. A legtöbb esetben állítsa teljesen nyitott helyzetbe.
Olyan esetekben amikor esőzés után a hajlamosak tócsák kialakulni esőzés után, részben zárja el a szellőzőt. Ezzel megnöveli az esőérzékelő kiszáradásának és az öntözés felfüggesztésének idejét, ezáltal időt hagyva, hogy a víz elszivárogjon a talajba.
A kiszáradási idő beállításához fordítsa el az esőérzékelő kupakja alatt található vékony gyűrűt a kívánt helyzetbe, ahogy a 3-as ábrán látszik.
Telepítés után tesztelje a rendszert, hogy meggyőződjön a helyes működésről. Indítson el a vezérlőn egy programot. Tartsa lenyomva a Rain Bird RSD esőérzékelő tetején található tesztelő szárat, ahogy a 4-es ábrán (B) látszik. Pár másodpercen belül az öntözött zónának le kell állnia. Ha ez nem történik meg, ellenőrizze az esőérzékelő vezetékeinek csatlakozását.
MEGJEGYZÉS: Egyes vezérlőkön a kézi indítás figyelmen kívül hagyja az esőérzékelő jelét.
A Rain Bird RSD esőérzékelő automatikusan üzemel és nem igényel rendszeres karbantartást, mindazonáltal az érzékelő kupakjában található korongok néha elkoszolódnak (törmelékek, bogarak).
Ha ez bekövetkezne, használja a következő módszert.
Fordítsa az érzékelő kupakját a 3/4″-os beállításra, ahogy a 2-es ábrán látszik.

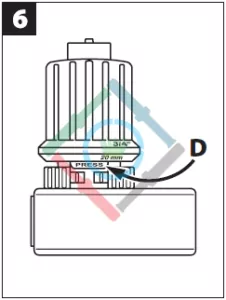

Nyomja meg az érzékelő házának oldalán található “Press” feliratú fület, ahogy a 6-os ábrán (D) látszik. Majd forgassa tovább a kupakot nagyjából negyed fordulattal, hogy le tudja venni.
Távolítsa el a tesztelőszárat és a korongokat, majd mossa le őket tiszta vízzel.
Helyezze vissza a tesztelőszárat és a korongokat és állítsa vissza a kívánt csapadék beállítást, ahogy a 2-es ábrán látszik.
MEGJEGYZÉS: Ha lemosta a korongokat, várjon legalább 24 órát mielőtt visszahelyezné őket. Ha ezt nem teszi meg, lehetséges, hogy nem valósul meg öntözés, amíg teljesen nem száradtak ki.
