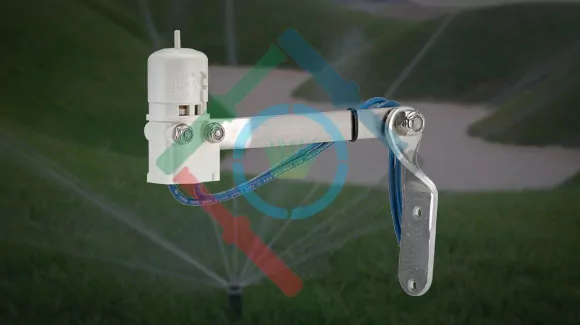

Az eső közben történő öntözés nem csak túlöntözött gyepet és növényeket eredményez, de vizet is pocsékol. A Hunter Mini-Clik esőérzékelő a legegyszerűbb és leghatékonyabb módon akadályozza meg a szórófejek öntözését esőzés közben vagy után. Könnyen telepíthető bármely öntözőrendszerhez. A Hunter Mini-Clik leállítja az öntözést, ha a lehullott csapadék eléri a beállított mennyiséget. Ez az automata folyamat gondoskodik róla, hogy vihar közben ne történjen öntözés a területen. Miután a vihar elhaladt és az érzékelő korongjai kiszáradtak, a Hunter Mini-Clik engedélyezi a vezérlőnek a normál működést.
Könnyen telepíthető bármely öntözőrendszerhez.
Jó tűrőképességű a szennyeződésekkel szemben és nem okoz szükségtelen rendszerleállást.
A csapadékmennyiség 3-25 mm között állítható.
7,5 m kéteres kábellel szerelve.
UV stabil színtartó anyagból készült burkolat.
Tetszőleges ereszcsatorna rögzítéssel (SGM).
Karbantartást nem igényel.
24 VAC, 5A kapcsolási teljesítmény
A Hunter Mini-Clik egy kapcsolóként működve megszakítja a mágnesszelepek áramkörét eső esetén. A vezérlő automatika így a beállított program szerint működhet, de az érzékelő megakadályozza, hogy a szelepek megnyissák a víz útját. Miután az esőérzékelő kiszáradt, ismét zárja az áramkört, így az öntözőrendszer ismét rendeltetésszerűen működhet.
A Hunter Mini-Clik esőérzékelő két kék színű kábeléhez gyárilag 7,5 méter kábeltoldás tartozik.
Mini-Clik-C: Ez a típus lényegében megegyezik a standard típussal, csupán annyi a különbség, hogy nem tartozéka az alumínium rögzítő kar, viszont az érzékelő alján található egy 1/2” belső menetes csatlakozás, melynek segítségével az érzékelő kábelezése teljes hosszában védőcsőben vezethető. Amennyiben a helyi előírások másként nem rendelkeznek, csatornázásra használt PVC cső vagy elektronos védőcső is használható.
Mini-Clik-HV: Ez a típusú esőérzékelő az alábbi két alapelv szerint épített öntözőrendszerek esetében alkalmazható:
A mellékelt csavarok segítségével rögzítse a Hunter Mini-Clik esőérzékelőt bármilyen olyan felületre, ahol azt az eső zavartalanul éri, de nincsen az öntözőrendszer vízsugarainak útjában. A kapcsoló burkolatának felfelé kell néznie, (ahogyan a képen is látható), de a rögzítő kar csuklója elfordítható, hogy bármilyen szögben álló felületre elhelyezhető legyen az esőkapcsoló. A rögzítő kar elfordítása előtt lazítsa meg az anyát a csavaron, majd a beállítás után húzza meg azt.
A kábelcsatornaként használt cső egyben az esőérzékelő rögzítéseként is szolgál. Ennek megfelelően a csőszakasz elhelyezésénél ügyeljen arra, hogy a standard típusnál leírtaknak szerint tudja elhelyezni az érzékelőt. A kábelcsatornaként használt csövet megfelelő távolságonként rögzítse.
Ennek a típusnak a rögzítése általában a menetes csatlakozás segítségével történik, az erősáramú kötődoboz tetején található külsőmenetes csatlakozás vagy a tömszelence nyíláson átvezetett ½”-os közcsavar segítségével. A kötődoboz elhelyezését ekkor úgy kell megoldani, hogy a rajta rögzített Mini-Clik-et az eső zavartalanul érhesse. Amennyiben az érzékelőnek hosszabban ki kell nyúlnia a kötődoboztól, a flexibilis csőszakaszt egy hosszabbra lehet cserélni (20 cm-ig alátámasztás nélkül, 28 cm-ig külön rögzítéssel).
Amikor az esőérzékelő helyét keresi az épület vagy egy oszlop oldalán, vegye figyelembe, hogy minél közelebb kerül a Mini-Clik a vezérlő automatikához, annál kisebb szakaszon kell elvezetni a kábelt. Ezzel a kábel szakadások esélye is jelentősen csökkenthető.
Az ideális hely az esőérzékelő rögzítésére nem minden esetben a legpraktikusabb hely egyben. Amikor kompromisszumot kell kötni (mint amikor egy oldalfalon alacsonyabban kerül elhelyezésre az érzékelő az ideálisnak tartott magasabban történő elhelyezés helyett), tisztában kell lenni vele, hogy a Mini-Clik működőképes, már akkor is, ha csak kevés eső éri, csupán nem lesz annyira pontos, mintha az ideális körülmények közé telepítették volna.
Ahogy az a leírás „üzemben tartás” fejezetében is szerepel, az „újraindítási sebesség” azt az időt jelenti, ami alatt az esőérzékelő eléggé kiszárad ahhoz, hogy az öntözőrendszer ismét üzemkész legyen. Ezt a sebességet a rögzítés helye nagyban befolyásolhatja és mindenképpen figyelembe kell venni, ahol szélsőséges körülmények fordulhatnak elő. Például a Mini-Clik napos, déli fekvésű házfalon történő rögzítésekor az érzékelő hamarabb kiszárad, mint azt szeretnénk. Hasonlóan, ha a folyton árnyékos északi házfalon rögzítjük az érzékelőt, az nem tud idejében kiszáradni.
Miután rögzítette a Hunter Mini-Clik esőérzékelőt, annak kábelét vezesse el az öntözőrendszer vezérlő automatikájáig és szükség szerint rögzítse azt kábelszorítókkal vagy tegye kábelcsatornába. Ügyeljen arra, nehogy felsértse a kábel szigetelését a rögzítéshez használt szerszámokkal, vagy miközben fém- vagy egyéb éles tárgyakon vezeti át (pl. ereszcsatorna, burkolatok).
Amennyiben az esőérzékelő kábelét toldani kell, az alábbi táblázat szerint válassza ki a felhasznált kábel keresztmetszetét:
A szükséges kábeltoldás hossza: | 7.5 – 15 m | 15 – 30 m | 30 méter fölött |
Minimális kábel keresztmetszet: | 0.5 mm² | 0.8 mm² | 1.3 mm² |
FIGYELMEZTETÉS: A Hunter Mini-Clik esőérzékelő standard típusa kizárólag 24V vezérlő automatikával üzemeltethető. Minden kábelkötést és kábel vezetést a helyi előírásoknak megfelelően kell végezni.
FIGYELMEZTETÉS: A Hunter Mini-Clik-C típust kizárólag 24V váltóáramú áramkörbe lehet csatlakoztatni. Ne használja 110 vagy 220V-os áramkörökkel.
FIGYELMEZTETÉS: A Hunter Mini-Clik-HV típust csak és kizárólag villanyszerelő szakember telepítheti a vonatkozó helyi előírások szigorú betartása mellett. A berendezés feszültség tartománya: 125-250V, áramerősség: 10,1 A. Az előbb említett tartománynál nagyobb feszültség nem folyhat át a berendezésen. Szivattyúval ne kösse sorba.
A Hunter Mini-Clik közvetlenül csatlakoztatható a Hunter SRC vezérlő automatikához. Így könnyen felülírható az érzékelő a forgókapcsoló RUN (BYPASS SENSOR) állásában.
Vezesse a Mini-Clik kábeleit a vezérlőbe ugyan azon a nyíláson keresztül, amin a mágnesszelepek kábeleit is átvezette.

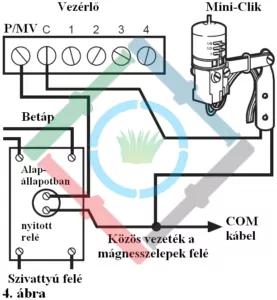

Az érzékelő egyik kábelét csatlakoztassa az RS feliratú csatlakozóhoz, a másikat pedig a C jelölésűhöz (lásd 1. ábra).
Csatlakoztassa a mágnesszelepek közös vezetékét a vezérlő RS csatlakozási pontjához.
Távolítsa el az áthidaló fémpatkót a két „SEN” feliratú csatlakozó közül.
Vezesse a Mini-Clik kábeleit a vezérlőbe ugyan azon a nyíláson keresztül, amin a mágnesszelepek kábeleit is átvezette.

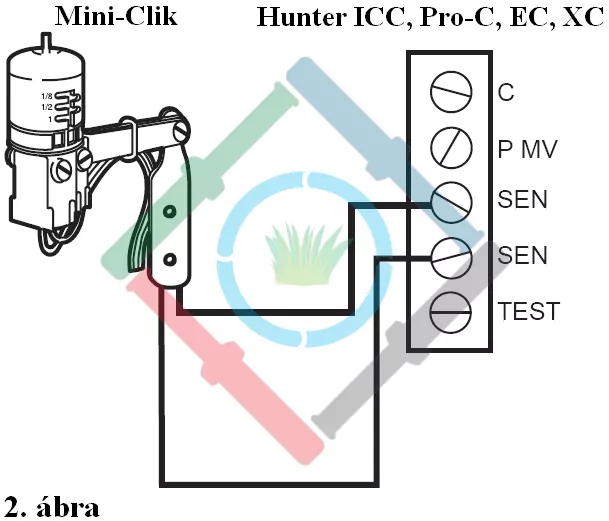

Csatlakoztassa az esőérzékelő egyik kábelét az egyik „SEN” feliratú, míg a másik kábelét a másik „SEN” feliratú csatlakozóhoz (lásd 2. ábra).
Vezesse a Mini-Clik kábeleit a vezérlő automatikához és keresse meg a mágnesszelepek felöl érkező közös vezetéket. Amennyiben az csatlakoztatva van a vezérlő közös csatlakozási pontjához, kösse azt ki onnan.
Kösse be a Mini-Clik egyik vezetékét a vezérlő automatika közös csatlakozójába (általában „C” vagy „COM” jelöléssel ellátott csatlakozási pont).
A Mini-Clik másik vezetékét kösse össze a mágnesszelepek felöl érkező közös vezetékkel.
Keresse meg a mágnesszelepek felé vezető közös kábelt és a szivattyú-indító relé felé vezető közös kábelt. Amennyiben ezek csatlakoztatva vannak a vezérlőhöz („COM”), kösse ki mindkettőt.
Ezt a két kábelt kösse össze a Mini-Clik egyik vezetékével egy kábeltoldó segítségével.
A Mini-Clik másik vezetékét csatlakoztassa a vezérlő automatika közös csatlakozási pontjához („COM”).
MEGJEGYZÉS: A közös vezetéket nem szükséges közvetlenül a vezérlőnél megszakítani. Az esőérzékelő a közös vezeték hosszán bárhol beköthető sorosan.
MEGJEGYZÉS: A szivattyúindító kimenet („P/MV”) ebben az esetben 24V-os kell, hogy legyen. Ne alkalmazza a fent leírtakat, amennyiben a szivattyú-indító kimenet 110 vagy 220V-os.
Speciális útmutató a Mini-Clik-HV típushoz (lásd 5. és 6. ábrák)

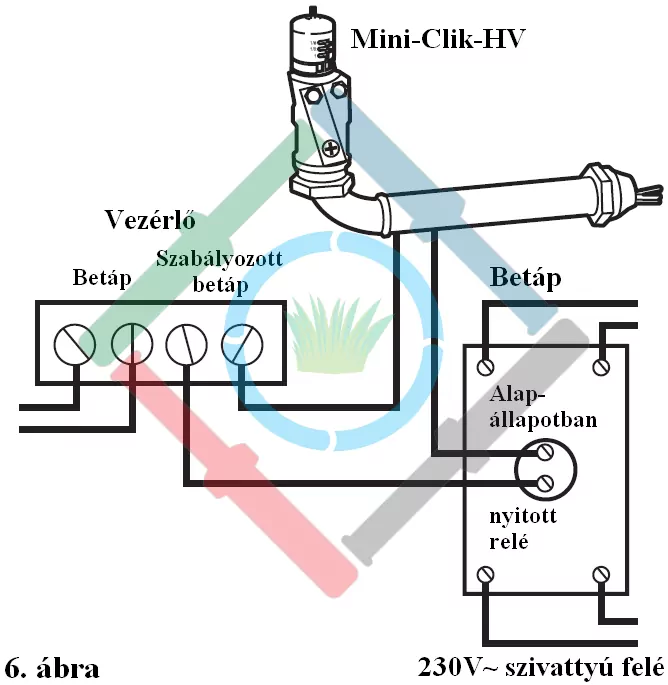

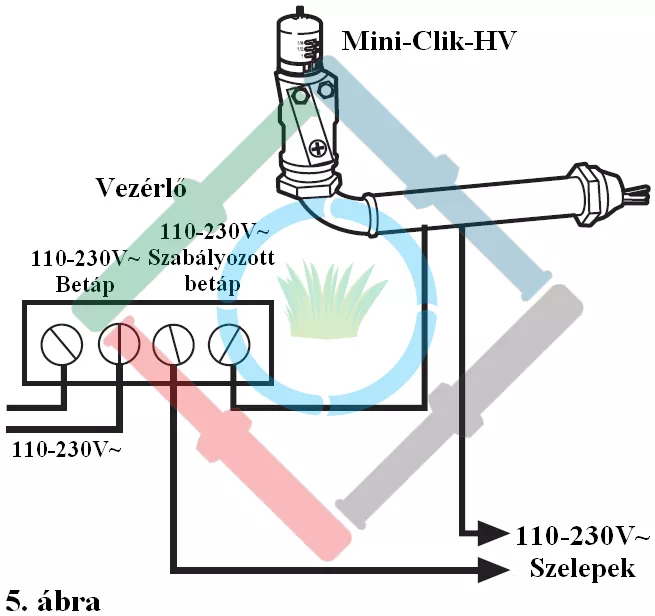

A mellékelt ábrákon látható bekötésekhez a két szigetelt, csíkos kábelt használja. A harmadik kábel végét megfelelően szigetelni kell. A Hunter Mini-Clik minden kábelkötését megfelelő kábeltoldóval kell ellátni egy kötődobozban.
Amennyiben az automatika a szivattyút vezérli, a relé lehet a vezérlőbe építve, lehet külső indító relé, de az is lehet, hogy nincsen indító relé. Amennyiben az áramkörben nincsen indító relé, szükséges egyet beépíteni. A külső illetve a beépített relé bekötése megegyezik: a Hunter Mini-Clik a relé vezérlő áramkörét szakítja meg. A relé bármelyik vezérlő kábele megszakítható.
Indítson el egy öntözési kört, amely a Mini-Clik esőérzékelő közeléből jól látható.
Kézzel nyomja meg az esőérzékelő tetején található tesztelő szárat, amíg meg nem hallja a benne lévő mikrokapcsoló kattanását.
Az elindított öntözési körnek azonnal le kell állnia. Amennyiben nem áll le, ellenőrizze a kábelek bekötésének helyességét.
MEGJEGYZÉS: Nem szükséges vizet önteni a Hunter Mini-Clik esőérzékelőre, hogy ellenőrizzük annak működését.
A Hunter Mini-Clik eső (3 mm, 6 mm, 13 mm, 19 mm vagy 25 mm lehullott csapadékmennyiség) esetén nem engedi elindulni, vagy leállítja az éppen futó öntözést. A kívánt kikapcsolási csapadékmennyiség beállításához fordítsa el az érzékelő kupakját úgy, hogy a kis tüske a megfelelő nyílásba kerüljön (lásd 7. ábra). Ne erőltesse a kupak elfordítását, mert könnyen letörheti a pozicionáló tüskéket.
Azt az időt, ami ahhoz szükséges, hogy a Hunter Mini-Clik ismét engedje a normál öntözést, nagyban befolyásolják az időjárási körülmények (szél, napsütés, páratartalom, stb.). Ezek a körülmények határozzák meg, hogy mennyi idő alatt száradnak ki az esőérzékelőben lévő duzzadó korongok, és mivel az öntözött gyepet is ugyan ezek a hatások érik, kiszáradási idejük nagyjából azonos lesz. Így amikor a gyepnek öntözővízre lesz szüksége, a Mini-Clik már engedi a vezérlő automatikának, hogy elvégezze a következő ütemezett öntözést.
A Hunter Mini-Clik esőérzékelőn van egy állítási lehetőség, melynek segítségével növelni lehet a duzzadó korongok kiszáradási idejét. A szellőző nyílások teljes vagy részleges eltakarásával (lásd 7. ábra) a duzzadó korongoknak több időre van szükségük a teljes kiszáradáshoz. Ezzel a beállítással kompenzálható a túlzottan napos helyre történő rögzítés vagy a speciális talajszerkezet okozta eltérés. A szellőző nyílások eltakarásának mértékét a legjobban tapasztalati úton lehet meghatározni.
A Hunter ICC, Pro-C, SRC és XC vezérlő automatikák beépített kapcsolóval rendelkeznek, melyek segítségével az aktív esőérzékelő tiltása feloldható. Olyan vezérlők esetében, amelyekben nincsen ilyen kapcsoló és mégis meg akarja kerülni a Hunter Mini-Clik tiltását valamilyen okból (a tiltó jelzés ellenére is el akarja indítani az öntözőrendszert), egyszerűen építsen be egy megkerülő kapcsoló dobozt. Ezt helyezze a vezérlő mellé és az esőérzékelő jele a kapcsoló átváltásával megkerülhető.
MEGJEGYZÉS: Nem Hunter gyártmányú vezérlők esetében a kézi kapcsoló doboz alkalmazása általában nem kerüli meg az esőérzékelő jelét, vagyis a tiltás továbbra is fennmarad.
Az eszköznek nincsen karbantartás igénye. A Hunter Mini-Clik-et nem kell leszerelni vagy lefedni az öntözőrendszer téliesítése során.
Ellenőrizze az alábbiakat, mielőtt azt feltételezné az eszközről, hogy hibás és kicserélné azt.
Az öntözőrendszert folyamatosan letiltja az érzékelő:
Először ellenőrizze, hogy a duzzadó korongok szárazak-e és a kézi tesztelő szárral működésbe hozható a mikrokapcsoló az esőérzékelő tetején.
Ezután ellenőrizze a kábelek és a kábelkötések épségét.
Végül, amennyiben a Mini-Clik korongjai szárazak és az oda vezető kábelezéssel sincsen probléma, blankolja meg az érzékelőből kilépő kábeleket. Indítson el a vezérlőn egy zónát és érintsen az előbb megblankolt kábelekhez egy darab áthidaló kábeldarabot. Amennyiben ekkor elindul az adott zóna, az érzékelő mikrokapcsolója hibás. A megblankolt kábelszakaszokat tekerje be szigetelőszalaggal.
Az esőérzékelő nem tiltja le az öntözőrendszert még kiadós esőzéseket követően sem:
Ellenőrizze a kábelezések helyességét a leírás alapján.
Ellenőrizze a Mini-Clik érzékenységének beállítását, állítsa az érzékenységet kisebb lehullott csapadékmennyiségre. A Mini-Clik egy viszonylag pontos mérőeszköz, mely könnyedén leellenőrizhető egy egyenes falú mérce kihelyezésével az érzékelő közelébe, melyről a lehullott csapadék mennyisége könnyen leolvasható.
Éri az eső a Mini-Clik esőérzékelőt? Ellenőrizze, hogy nem akadályozza e valami az eső ráhullását az érzékelőre, mint például a tető pereme, egy faág, vagy az épület fala.
