A Hunter Rain-Clik gyors érzékelésének köszönhetően olyan gyorsan állítja le az öntözést, amilyen gyorsan az eső érkezett
A Hunter Rain-Clik gyors érzékelésének köszönhetően olyan gyorsan állítja le az öntözést, amilyen gyorsan az eső érkezett
A legtöbb esőérzékelő úgy működik, hogy egy előre meghatározott mennyiségű víz összegyűlése után aktiválja a kapcsolót, ami megszakítja a vezérlő és a mágnesszelepek között a kapcsolatot, így leállítja az öntözést. Azalatt, amíg összegyűlik a meghatározott mennyiségű víz, a rendszer fölöslegesen öntöz. Ez különösen rosszul nézhet ki önkormányzatok által fenntartott területeken, céges telephelyeken és házikertekben. A beépített gyorsérzékelésnek köszönhetően a Hunter Rain-Clik és a vezeték nélküli Hunter WR-Clik esőérzékelő képes a vezérlőt utasítani az öntözés leállítására, rögtön azután, hogy esni kezdett. Rögzíthető ereszre vagy bármeny függőleges felületre mint pl. egy fal vagy egy kerítés. Külön megvásárolható hozzá egy eresz csatlakozó is.
Hunter egyedülálló gyors reagálású Quick Response funkciójával, nem kell a duzzadó-korongok feltöltődésére várni a rendszer leállításáig.
Robosztus kivitel, ellenálló polykarbonát burkolat és fém rögzítő kar.
Karbantartást nem igénylő érzékelő szerkezet. Telepítsd és felejtsd el!
Alapállapotban zárt érzékelési rendszer.
A tiltáshoz szükséges idő: 2-5 perc a Quick Response funkcióval
A Quick Response funkció visszaállási ideje: legfeljebb 4 óra, száraz, napos időben.
A teljes érzékelő visszaállási ideje: legfeljebb 3 nap, száraz, napos időben.
Üzemi hőmérséklet: 0˚C – 54˚C
A szellőző nyílások segítségével állítható a kiszáradási idő.
UV stabil, színtartó anyagból készült burkolat.
7,6 méter kéteres kábellel szerelve.
24VAC, 3A kapcsoló
Az Ön által megvásárolt Hunter Rain-Clik™ esőérzékelő a teljesítmény, a vízmegtakarítás és a telepítés egyszerűségének egy új szintjét nyújtja, egy eddig nem látott, gazdaságos esőérzékelő formájában.
A Hunter Rain-Clik egy kapcsolóként működve megszakítja a mágnesszelepek áramkörét eső esetén. A vezérlő automatika így a beállított program szerint működhet, de az érzékelő megakadályozza, hogy a szelepek megnyissák a víz útját. Miután az esőérzékelő kiszáradt, ismét zárja az áramkört, így az öntözőrendszer ismét rendeltetésszerűen működhet. A Hunter Rain-Clik esőérzékelő gyárilag 7,5 méter kábellel van ellátva a vezérlőhöz történő bekötéshez.
Más esőérzékelőkkel ellentétben itt nem kell kitalálni a kikapcsoláshoz szükséges lehullott csapadék mennyiséget, ugyanis a Hunter Rain-Clik egy önbeálló szerkezet. Az öntözőrendszert az érzékelő az eső első perceiben letiltja, ugyanakkor a lehullott csapadékmennyiség egészét figyelembe véve indítja újra a rendszert. A Rain/Freeze-Clik tartalmaz egy hőmérséklet érzékelőt is, amely 3oC alatt tiltja le a rendszer működését. 3oC fölött zárja az áramkört a rendszer zavartalan működése érdekében. A fagyérzékelő használatával elkerülhető, hogy az öntözőrendszer által kijuttatott víz ráfagyjon a növényekre, kocsi beállókra vagy gyalogutakra.

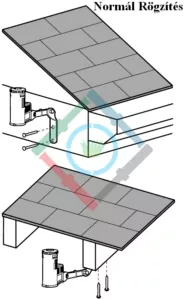

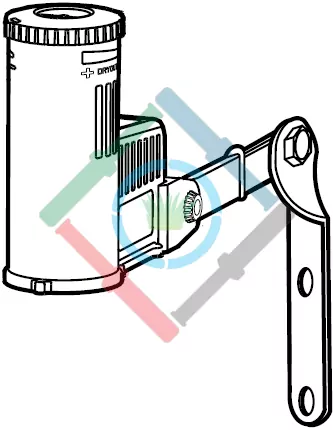

A mellékelt csavarok segítségével rögzítse a Hunter Rain-Clik esőérzékelőt bármilyen olyan felületre, ahol azt az eső zavartalanul éri, de nincsen az öntözőrendszer vízsugarainak útjában. A kapcsoló burkolatának felfelé kell néznie, (ahogyan a képen is látható), de a rögzítő kar csuklója elfordítható, hogy bármilyen szögben álló felületre elhelyezhető legyen az esőkapcsoló. A rögzítő kar elfordítása előtt lazítsa meg az anyát a csavaron, majd a beállítás után húzza meg azt.

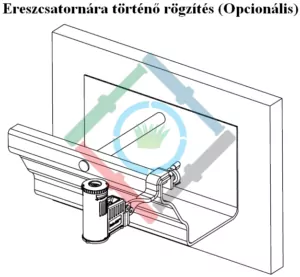

Az ereszcsatorna rögzítő adapter külön vásárolható meg a Hunter Rain-Clik esőérzékelőhöz. Az SGM adapter segítségével a Hunter Rain-Clik közvetlenül az ereszcsatorna peremére rögzíthető. A Hunter Rain-Clik ereszcsatornára történő rögzítéséhez távolítsa el az anyát, a csavart és a normál rögzítő kart is és helyette szerelje fel az SGM adaptert. Helyezze el az SGM adaptert az ereszcsatorna szélén és a szárnyas csavar meghúzásával rögzítse azt a helyén.
Amikor az esőérzékelő helyét keresi az épület vagy egy oszlop oldalán, vegye figyelembe, hogy minél közelebb kerül a Rain-Clik a vezérlő automatikához, annál kisebb szakaszon kell elvezetni a kábelt. Ezzel a kábel szakadások esélye is jelentősen csökkenthető.
A Rain/Freeze-Click típus megfelelő elhelyezése fontos a pontos hőmérséklet érzékelés szempontjából. Ilyen szempontból egy közvetlen napsütéstől mentes hely lenne ideális (A. ábra).
Ahogy az a leírás „üzemben tartás” fejezetében is szerepel, az „újraindítási sebesség” azt az időt jelenti, ami alatt az esőérzékelő eléggé kiszárad ahhoz, hogy az öntözőrendszer ismét üzemkész legyen. Ezt a sebességet a rögzítés helye nagyban befolyásolhatja és mindenképpen figyelembe kell venni, ahol szélsőséges körülmények fordulhatnak elő. Például a Rain-Clik napos, déli fekvésű házfalon történő rögzítésekor az érzékelő hamarabb kiszárad, mint azt szeretnénk. Hasonlóan, ha a folyton árnyékos északi házfalon rögzítjük az érzékelőt, az nem tud idejében kiszáradni.
Miután rögzítette a Hunter Rain-Clik esőérzékelőt, annak kábelét vezesse el az öntözőrendszer vezérlő automatikájáig és szükség szerint rögzítse azt kábelszorítókkal vagy tegye kábelcsatornába. Ügyeljen arra, nehogy felsértse a kábel szigetelését a rögzítéshez használt szerszámokkal, vagy miközben fém- vagy egyéb éles tárgyakon vezeti át (pl. ereszcsatorna, burkolatok). Amennyiben az esőérzékelő kábelét toldani kell, az alábbi táblázat szerint válassza ki a felhasznált kábel keresztmetszetét:
A szükséges kábeltoldás hossza: | 7.5 – 15 m | 15 – 30 m | 30 méter fölött |
Minimális kábel keresztmetszet: | 0.5 mm2 | 0.8 mm² | 1.3 mm² |
MEGJEGYZÉS: A Hunter Rain-Clik esőérzékelő kizárólag 24Voltos vezérlő automatikával üzemeltethető.
FIGYELEM: Ezt a terméket kizárólag 24V váltóáramú áramkörbe lehet csatlakoztatni. Ne használja 110 vagy 220V-os áramkörökkel.
A Hunter Rain-Clik közvetlenül csatlakoztatható az SRC vezérlő automatikához. Így könnyen felülírható az érzékelő a forgókapcsoló RUN (BYPASS SENSOR) állásában.
Vezesse a Rain-Clik kábeleit a vezérlőbe ugyan azon a nyíláson keresztül, amin a mágnesszelepek kábeleit is átvezette.

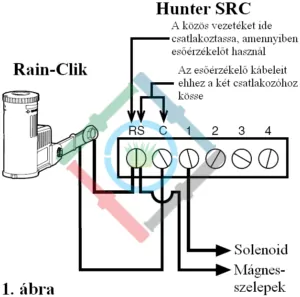

Az érzékelő egyik kábelét csatlakoztassa az RS feliratú csatlakozóhoz, a másikat pedig a C jelölésűhöz (lásd 1. ábra).
Csatlakoztassa a mágnesszelepek közös vezetékét a vezérlő RS csatlakozási pontjához.
Távolítsa el az áthidaló fémpatkót a két „SEN” feliratú csatlakozó közül.
Vezesse a Rain-Clik kábeleit a vezérlőbe ugyan azon a nyíláson keresztül, amin a mágnesszelepek kábeleit is átvezette.

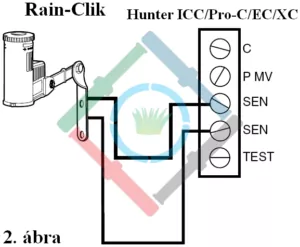

Csatlakoztassa az esőérzékelő egyik kábelét az egyik „SEN” feliratú, míg a másik kábelét a másik „SEN” feliratú csatlakozóhoz (lásd 2. ábra).

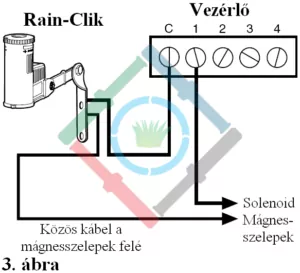

Vezesse a Rain-Clik káveleit a vezérlő automatikához és keresse meg a mágnesszelepek felöl érkező közös vezetéket. Amennyiben az csatlakoztatva van a vezérlő közös csatlakozási pontjához, kösse azt ki onnan.
Kösse be a Rain-Clik egyik vezetékét a vezérlő automatika közös csatlakozójába (általában „C” vagy „COM” jelöléssel ellátott csatlakozási pont).
A Rain-Clik másik vezetékét kösse össze a mágnesszelepek felöl érkező közös vezetékkel.
Keresse meg a mágnesszelepek felé vezető közös kábelt és a szivattyú-indító relé felé vezető közös kábelt. Amennyiben ezek csatlakoztatva vannak a vezérlőhöz („COM”), kösse ki mindkettőt.
Ezt a két kábelt kösse össze a Rain-Clik egyik vezetékével egy kábeltoldó segítségével.
A Rain-Clik másik vezetékét csatlakoztassa a vezérlő automatika közös csatlakozási pontjához („COM”).
MEGJEGYZÉS: A közös vezetéket nem szükséges közvetlenül a vezérlőnél megszakítani. Az esőérzékelő a közös vezeték hosszán bárhol beköthető sorosan.
MEGJEGYZÉS: A szivattyú indító kimenet („P/MV”) ebben az esetben 24V-os kell, hogy legyen. Ne alkalmazza a fent leírtakat, amennyiben a szivattyú-indító kimenet 110 vagy 220V-os.
Indítson el egy öntözési kört, amely a Rain-Clik esőérzékelő közeléből jól látható.

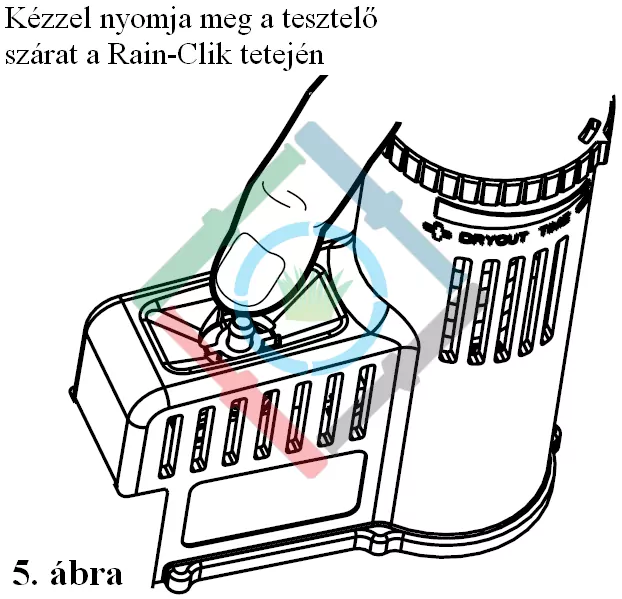

Kézzel nyomja meg az esőérzékelő tetején található tesztelő szárat, amíg meg nem hallja a benne lévő mikrokapcsoló kattanását.
Az elindított öntözési körnek azonnal le kell állnia. Amennyiben nem áll le, ellenőrizze a kábelek bekötésének helyességét. Nem szükséges vizet önteni a Rain-Clik esőérzékelőre, hogy ellenőrizzük annak működését. (lásd 5. ábra)
A Hunter Rain-Clik eső esetén nem engedi elindulni, vagy leállítja az éppen futó öntözést. Azt az időt, ami ahhoz szükséges, hogy a Hunter Rain-Clik ismét engedje a normál öntözést, nagyban befolyásolják az időjárási körülmények (szél, napsütés, páratartalom, stb.). Ezek a körülmények határozzák meg, hogy mennyi idő alatt száradnak ki az esőérzékelőben lévő duzzadó korongok, és mivel az öntözött gyepet is ugyan ezek a hatások érik, kiszáradási idejük nagyjából azonos lesz. Így amikor a gyepnek öntözővízre lesz szüksége, a Hunter Rain-Clik már engedi a vezérlő automatikának, hogy elvégezze a következő ütemezett öntözést.

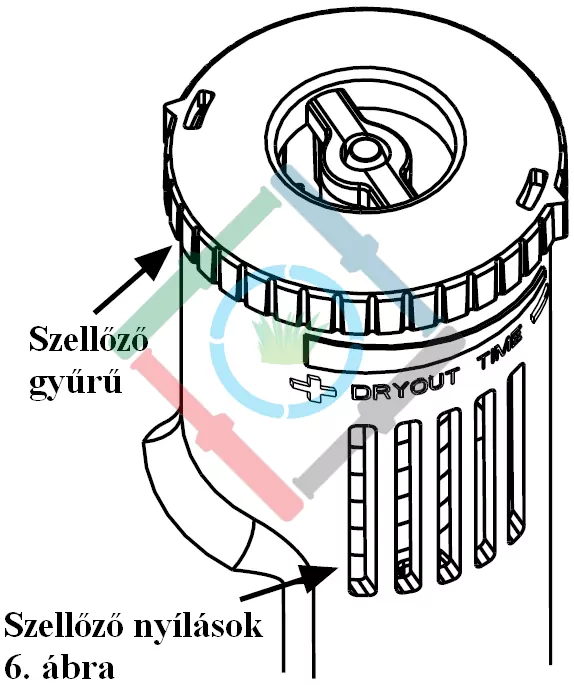

A Hunter Rain-Clik esőérzékelőn van egy állítási lehetőség, melynek segítségével növelni lehet a duzzadó korongok kiszáradási idejét. A szellőző nyílások teljes vagy részleges eltakarásával (lásd 6. ábra) a duzzadó korongoknak több időre van szükségük a teljes kiszáradáshoz. Ezzel a beállítással kompenzálható a túlzottan napos helyre történő rögzítés vagy a speciális talajszerkezet okozta eltérés. A szellőző nyílások eltakarásának mértékét a legjobban tapasztalati úton lehet meghatározni.
A Hunter Rain-Clik egykorongos technológiája biztosítja, hogy az eső első öt percében letiltja az öntözőrendszert. Kisebb záporok esetében, ahol a lehullott csapadék mennyisége nem haladja meg a 3 mm-t, a mikrokapcsoló fölött elhelyezett egyetlen duzzadó korong tiltja le az öntözést 30 perc és 4 óra közötti időtartamra az időjárási körülményektől függően. A szellőzőnyílások eltakarásának semmilyen hatása nincsen az egykorongos érzékelő kiszáradási idejére. Nagyobb esőzések után, ahol a lehullott csapadék mennyisége meghaladja a 3 mm-t, a szellőzőnyílások alatt elhelyezett duzzadó korongok fogják letiltani az öntözőrendszert a szükséges időtartamig. A duzzadó korong köteg kiszáradási ideje módosítható a szellőzőnyílások eltakarásával.
A Hunter ICC, Pro-C, SRC és XC vezérlő automatikák beépített kapcsolóval rendelkeznek, melyek segítségével az aktív esőérzékelő tiltása feloldható. Olyan vezérlők esetében, amelyekben nincsen ilyen kapcsoló és mégis meg akarja kerülni a Hunter Rain-Clik tiltását valamilyen okból (a tiltó jelzés ellenére is el akarja indítani az öntözőrendszert), egyszerűen építsen be egy megkerülő kapcsoló dobozt. Ezt helyezze a vezérlő mellé és az esőérzékelő jele a kapcsoló átváltásával megkerülhető.
MEGJEGYZÉS: Nem Hunter gyártmányú vezérlők esetében a kézi kapcsoló doboz alkalmazása általában nem kerüli meg az esőérzékelő jelét, vagyis a tiltás továbbra is fennmarad.
Az eszköznek nincsen karbantartás igénye. A Hunter Rain-Clik-et nem kell leszerelni vagy lefedni az öntözőrendszer téliesítése során.
Ellenőrizze az alábbiakat, mielőtt azt feltételezné az eszközről, hogy hibás és kicserélné azt.
Az öntözőrendszert folyamatosan letiltja az érzékelő:
Ellenőrizze, hogy a duzzadó korongok szárazak-e és a kézi tesztelő szárral működésbe hozható a mikrokapcsoló az esőérzékelő tetején.
Ellenőrizze a kábelek és a kábelkötések épségét.
Győződjön meg róla, hogy a külső hőmérséklet 3 °C fölött van-e.
Az esőérzékelő nem tiltja le az öntözőrendszert még kiadós esőzéseket követően sem:
Ellenőrizze a kábelezések helyességét a leírás alapján.
Éri az eső a Rain-Clik esőérzékelőt? Ellenőrizze, hogy nem akadályozza e valami az eső ráhullását az érzékelőre, mint például a tető pereme, egy faág, vagy az épület fala.
