Akár nyomásfokozásra használ szivattyút, akár kútból vagy ciszternából szeretné kiemelni a vizet, szükséges egy olyan relé az öntözőrendszerbe, amely minden egyes alkalommal megbízhatóan elindítja a szivattyút. A Hunter PSR szivattyúindító reléket úgy tervezték, hogy garantálják ezt a megbízhatóságot, zárható dobozban, kedvező áron. Három kivitelben készül, hogy megfeleljen a különböző elvárásoknak, és bármely 24 VAC vezérlővel kompatibilis. Felhasználóbarát mivoltát mi sem bizonyítja jobban, mint a sarus és csavaros rögzítésű kábelcsatlakozási lehetőségek, a 24 V-os gyorscsatlakozók, valamint a dobozon található számos meggyengített „kitörési” lehetőség, melyek a felszerelést könnyítik meg.
Hunter PSR
Hunter PSR szivattyúindító relé
Jellemzők
NEMA 3R minősítésű zárható, szigetelt, kültéri burkolat, mely időjárásálló, biztonságos és nem rozsdásodik.
Három különböző típus: A reléket úgy méretezték, hogy a három típus közül bárki kiválaszthatja az adott alkalmazásnak legmegfelelőbbet.
24 V-os kábeltoldók segítségével gyorsan és egyszerűen lehet a reléhez csatlakoztatni a vezérlő automatikából érkező kábeleket.
Kompakt kialakítás

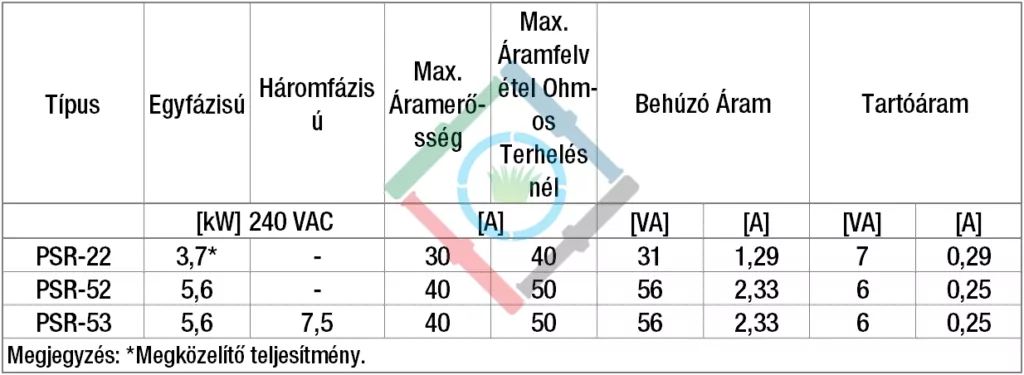

Elektromos adatok
Méretek
Magasság: 17 cm
Szélesség: 19 cm
Mélység: 12 cm
Típusok
PSR-22 – Kétpólusú/egyállású szivattyúindító relé 230 VAC szivattyúkhoz 3.7 kW teljesítményig
PSR-53 – Kétpólusú/egyállású szivattyúindító relé 230 VAC szivattyúkhoz 5.6 kW teljesítményig
PSR-53 – Kétpólusú/egyállású szivattyúindító relé 230 VAC szivattyúkhoz 7.5 kW (háromfázisú) teljesítményig
PSRB – Növeli a vezérlő kimenő áramerősségét, segítségével a vezérlő képes nagyobb szivattyúindító relék elindítására.
Hunter PSR
Használati útmutató
Felszerelés
Rögzítés falra
Keressen egy megfelelő helyet a szivattyúindító relé számára. Ajánlott a relét legalább 4.5 méter távolságra elhelyezni az öntözőrendszer vezérlő automatikájától.
Nyissa ki a relédoboz ajtaját és távolítsa el a négy csavart és ezután a burkolat fedelét. A doboz hátoldalának felső részén található csavarnyílást referenciaként használva hajtson a falba egy csavart (A).
Akassza a szivattyúindító relét a (B) jelű csavarnyílásba. Amikor a relédoboz teteje vízszintesen áll, jelölje át a (C) jelű csavarnyílásokat a falra. Szükség esetén használjon tiplit, és rögzítse a relédobozt az alsó csavarnyílásokon keresztül.
MEGJEGYZÉS: Használjon tiplit, amennyiben gipszkarton vagy tégla/beton falra rögzíti a relét.
Az áramforrás és a szivattyú csatlakoztatása
Hogy elkerülje az esetleges áramütést, az elektromos csatlakoztatások megkezdése előtt kapcsolja le az adott elektromos hálózat kismegszakítóját.
A relédoboz alján található gyengített kitörések egyikén keresztül vezesse be a megtápláló kábelt, megfelelő tömszelencét használva és csatlakoztassa a kábeleket a relé baloldali csatlakozóihoz (Kövesse a relédoboz fedelén található bekötési ábrát).
Egy másik gyengített kitörésen keresztül vezesse be a relédobozba a szivattyú felől érkező elektromos kábeleket és csatlakoztassa a relé jobboldali csatlakozóihoz.
Ellenőrizze, hogy minden csatlakozást szorosan meghúzott és nincsen szabadon maradt vezeték.
MEGJEGYZÉS: A Hunter PSR szivattyúindító relé beszerelését kizárólag villanyszerelő szakember végezheti, a helyi előírásoknak megfelelően. A szakszerűtlen telepítés áramütést és tüzet okozhat.
A vezérlő csatlakoztatása
A Hunter PSR szivattyúindító relé alsó felében található sárga kábeleket kell a vezérlő automatikához csatlakoztatni.
A vezérlő közös csatlakozójától (COMMON, COM, C) vezessen egy legalább 0.4 mm² keresztmetszetű kábelt az egyik sárga kábelhez.
A vezérlő szivattyúindító/mesterszelep csatlakozójától (P/MV, P) vezessen egy legalább 0.4 mm² keresztmetszetű kábelt a másik sárga kábelhez.
Használja a mellékelt kábeltoldókat a relédobozon belüli gyengeáramú csatlakozások létrehozásához.
Helyezze vissza a relédoboz fedelét és rögzítse azt a négy csavarral.
Csukja vissza és zárja kulcsra a relédoboz ajtaját.
