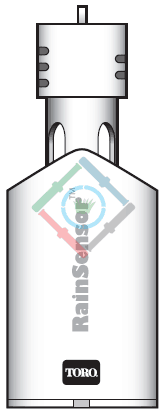

A Toro TRS vezetékes esőérzékelő költséghatékony megoldást jelent a Toro és más vezérlő automatikákhoz, akár alkalmasak esőérzékelő csatlakoztatására akár nem, hisz ez utóbbi esetben az érzékelővel a közös kábel megszakítható.
A Toro TRS vezetékes esőérzékelő költséghatékony megoldást jelent a Toro és más vezérlő automatikákhoz, akár alkalmasak esőérzékelő csatlakoztatására akár nem, hisz ez utóbbi esetben az érzékelővel a közös kábel megszakítható.
Univerzális rögzítő konzol 2 db rozsdamentes csavarral
7.5 m két eres kültéri kábel
Állítható érzékenységű, duzzadó korongos mechanizmus
Rozsdamentes acélból és UV álló ipari műanyagból készült
Alapállapotban nyitott vagy alapállapotban zárt érzékelési mód
-29°C – 60°C üzemi hőmérséklet
24 VAC, 3 A kapcsolási teljesítmény
A Toro TRS esőérzékelő beépítése előtt figyelmesen olvassa el mind az érzékelő, mind pedig az alkalmazott vezérlő használati utasítását. A Toro TRS esőérzékelő képes alapállapotban zárt és alapállapotban nyitott érzékelési rendszerekkel is együttműködni.
MEGJEGYZÉS: Az alábbi információk az esőérzékelő telepítésére és működésére vonatkoznak.
Az esőérzékelő kizárólag 24V váltóáramú rendszerekkel működtethető. Az érzékelő kábeleinek 230 V váltóáramú hálózatra történő csatlakoztatása az eszköz komoly károsodását eredményezi.
Telepítéskor minden esetben be kell tartani a vonatkozó előírásokat és meg kell felelni a helyi szabályozásoknak. Amennyiben bizonytalan a megfelelő telepítési módban, kérje szakember segítségét.
Az esőérzékelőt nem szabad víz alá meríteni, vagy ereszcsatornába telepíteni.

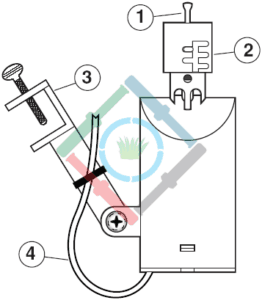

Tengely – Nyomjuk lefelé, az érzékelő működésének kézi ellenőrzésére.
Csapadék mennyiség állító kupak – Segítségével könnyen beállítható, hogy az érzékelő milyen lehullott csapadékmennyiség után tiltsa le az öntözést, 3-19mm között.
Univerzális rögzítő konzol Quick-Clip™ gyors szorítóval – Megkönnyíti az ereszcsatornára vagy tetőperemre történő felhelyezést. Az érzékelő könnyen beállítható függőleges helyzetbe.
7.5 m kábellel szerelve.
Válasszunk ki egy megfelelő helyet az esőérzékelőnek a vezérlőhöz a lehető legközelebb. Amennyiben a 7.5 m hosszú kábel nem ér el a vezérlőig, meglehet hosszabbítani 30.5 méterig 1 mm² keresztmetszetű kültéri kábel segítségével. Az Toro TRS esőérzékelőt ne érjék a szórófejek sugarai, szabadon érje az eső és az öntözött gyepéhez hasonló fényviszonyok érjék.

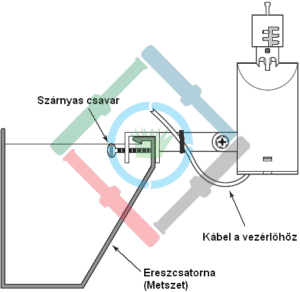

Az ereszcsatorna pereme ideális hely az esőérzékelő számára. Egyszerűen helyezzük a konzolt az ereszcsatorna peremére, úgy, hogy a szárnyas csavar a perem alatt legyen és húzzuk meg a rögzítéshez (ne feszítsük túl).
Az esőérzékelőt fel lehet továbbá szerelni egy megfelelő sík felületre is, mint például burkolt tetőperem, fészer vagy kerítésoszlop, a mellékelt két rozsdamentes csavar segítségével.
Miután rögzítettük, állítsuk az esőérzékelőt függőleges pozícióba a tartókonzolon.
Miután a megfelelő helyen rögzítettük a Toro TRS esőérzékelőt, óvatosan vezessük el a kábelt egészen a vezérlő egységig. Kerüljük a kábel éles peremeken történő átvezetését, ahol a kábel kidörzsölődhet. A legjobb eredmény érdekében ahol tudjuk rejtsük el a kábelt a kavicsborítás vagy a mulcs alatt. Tömítsünk minden furatot, ahol a kábelt házfalon vittük át.
Áramtalanítsa a vezérlőt.
Tanulmányozza az alábbi bekötési ábrákat. Kövesse a vezérlőjének megfelelő utasításokat.
MEGJEGYZÉS: Ne csatlakoztassuk a Toro TRS esőérzékelőt közvetlenül 230V váltóáramú hálózatra, mivel ez visszafordíthatatlan károkat okozhat. Amennyiben kétségei vannak a bekötéssel kapcsolatban, kérje szakember segítségét.

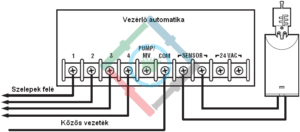

Keressük meg a vezérlő érzékelő csatlakozóját (általában „SENSOR”, „SEN” vagy „S” feliratokkal jelölve) és kössük be direktbe az érzékelő kábeleit, tetszőleges sorrendben.
Lehetséges, hogy a vezérlő érzékelő bemenetén van egy áthidalás, amit el kell távolítani, vagy egy megkerülő kapcsoló(„SENSOR BYPASS”), amit aktiválni kell(„ACTIVE”).

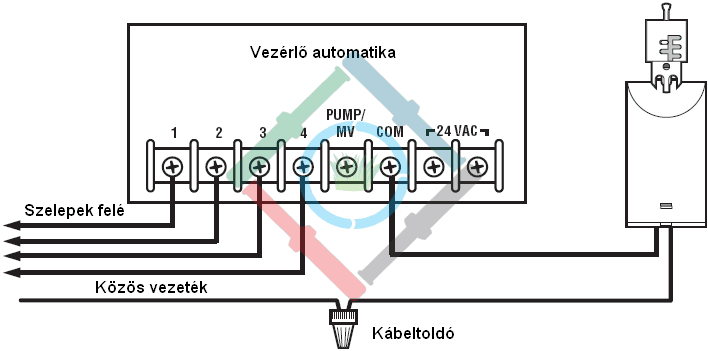

Kössük ki a vezérlő közös kábelét („COMMON”, „COM”, „C”) és kössük az esőérzékelő tetszőleges kábeléhez a mellékelt kábeltoldóval.

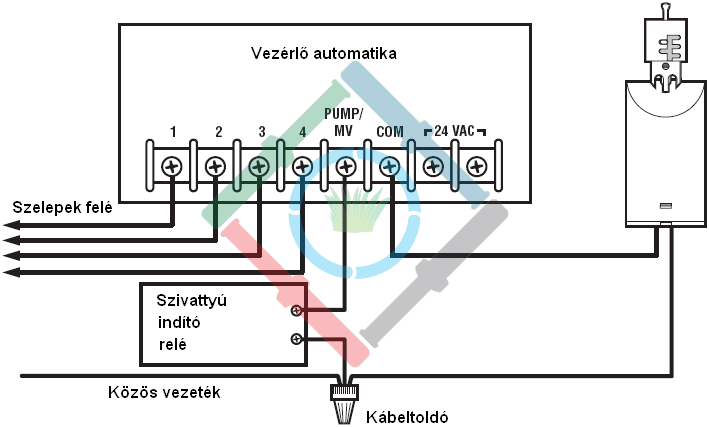

A szivattyú indító relé/Mesterszelep közös kábelét is kössük ehhez a csatlakozáshoz.
Az érzékelő szabadon maradt vezetékét kössük a vezérlő közös csatlakozásához.
A Toro TRS esőérzékelőt be lehet állítani, hogy akkor lépjen működésbe, miután az alábbi névleges csapadékmennyiség lehullott: 3 mm, 6 mm, 13 mm vagy 19 mm. Óvatosan fordítsuk el a csapadék mennyiség állító kupakot, hogy a pecek a kívánt nyílásba kerüljön. Győződjünk meg róla, hogy a pecek megfelelően a nyílásban legyen, figyelve arra, hogy ez a művelet nem igényel túlzott erőkifejtést.

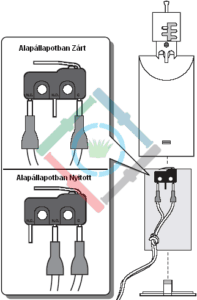

A Toro TRS esőérzékelő gyárilag alapállapotban zárt érzékelési rendszerű. Amennyiben a vezérlő automatika alapállapotban nyitott érzékelési rendszerű, állítsuk át az esőérzékelő kapcsolóját az alábbiak szerint:
Csavarjuk le az érzékelő házának alsó burkolatát. Óvatosan húzzuk ki a kapcsoló lapot.
Óvatosan húzzuk le a baloldali sarut és rakjuk át a középső fülre. A jobboldali sarut hagyjuk az eredeti helyén.
Rakjuk össze az esőérzékelőt, ügyelve, hogy a kapcsolólap a helyén legyen.
Az esőérzékelő telepítésének ellenőrzéséhez indítsunk el egy öntözési zónát, amelyik az esőérzékelő helyéről látható.
Amikor a szórófejek működnek, kézzel hozzuk működésbe az érzékelőt a tetején lévő tengely lenyomásával és nyomva tartásával. A szórófejeknek rövid időn belül le kell zárniuk.
Amennyiben nem zárnak le, ellenőrizzük a kábelkötéseket a vezérlőnél és győződjön meg róla, hogy a vezérlőn található érzékelő megkerülő kapcsoló („SENSOR BYPASS”), olyan állásban van, hogy nem tiltja le ez érzékelő jelét („ACTIVE”).
MEGJEGYZÉS: Egyes vezérlőkön a kézi indítás letiltja az érzékelő jelét. Ezeknél a vezérlőknél egy időre programozott öntözést kell elindítani.
Amikor a Toro TRS érzékelő a kellő csapadékmennyiség hatására működésbe lép, az öntöző rendszer mindaddig inaktív marad, amíg az érzékelőben lévő duzzadó korongok ki nem száradnak. Ez a száradási idő nagyjából megegyezik a talaj száradási idejével, így a vezérlő csak akkor indul újra, ha a talaj már elég száraz egy következő öntözéshez. Az érzékelő kiszáradása után a vezérlő visszaáll az eredeti öntözési ütemtervre.
Használjuk a vezérlő érzékelő megkerülő kapcsolóját („SENSOR BYPASS”).
Kössünk be egy fakultatív megkerülő kapcsolót.
Ideiglenesen kössük ki az érzékelőt a vezérlőből.
MEGJEGYZÉS: Minden esetben áramtalanítsuk a vezérlőt, mielőtt bármilyen kábelezési munkát végeznénk.
